Как сделать схему планировочной организации земельного участка своими руками в 2019 году

Как сделать схему планировочной организации земельного участка своими руками в 2019 году

Запланировав стройку дома или бани на земельном участке, многие сталкиваются с тем, что сначало нужно получить разрешение на строительство. Для его получения, вам потребуется собрать определенный пакет документов, в том числе и СПОЗУ (схема планировочной организации земельного участка), и предоставить их в архитектурный отдел местного административного органа.

Стоимость изготовление схемы расположения земельного участка в Москве и Московской области как правило начинается от 5000 руб, и зависит от очень многих факторов, которые могут очень сильно увеличивают стоимость его изготовления.

Если вы решили сэкономить и сделать СПОЗУ для строительсва самостоятельно, то читайте данную статью далее, в ней мы расскажем: можно ли сделать СПОЗУ своими руками, какие предъявляют требования к нему и где его лучше заказать при необходимости.

Можно ли сделать схему СПОЗУ самому?

Вопреки расхожему мнению, СПОЗУ вполне можно подготовить самостоятельно, затратив немного сил и времени на получение необходимых документов, чертежей и прорисовку схемы. Самое трудное в этом — учесть все требования законодательства, масштаб и технико-экономические показатели будущей застройки.

Закон не требует наличия лицензии и допуска СРО для выполнения работ по СПОЗУ для ИЖС, поэтому нет никаких препятствий для самостоятельного чертежа схемы СПОЗУ, если вы чувствуете в себе силы этим заниматься и у вас есть на это свободное время.

Для домов до 3-х этажей, СПОЗУ для ижс и лпх может сделать и физ лицо. Прикладывать допуски не нужно. Для других объектов надо иметь проектировочные допуски. Но в общем это не отменяет знания в этом, даже если есть лицензия ее можно не прикладывать. Но, тогда могут попросить заверить печатью организации.

Как сделать СПОЗУ самому?

Для этого необходимо совершить ряд простых действий. Первое, что потребуется, — это запросить в Росреестре или Управление Архитектуры и Градостроительства схему топосъемки по вашему земельному участку, заказать чертеж градостроительного плана в Комитете по архитектуре и градостроительству. Это бесплатно, но долго (выдача до 30 дней), и в этих документах как раз содержится схема, на основе которой можно сделать СПОЗУ. Более того, содержание СПОЗУ должно в точности соответствовать ГПЗУ.

Далее нужно будет отсканировать полученный документ и с помощью компьютерной программы (например, PowerPaint) вырезать нужный участок схемы, при необходимости увеличив масштаб.

На следующем этапе необходимо дорисовать на плане чертеж будущего дома, указав улицы, название населенного пункта, границы дома, его высоту, ограждение, и все это в масштабе 1:500. Не забудьте добавить условные обозначения, используемые на плане, и подписать.

Какие требования предъявляют к подготовке схемы расположения земельного участка?

Вот основные показатели застройки, которые должны быть отражены и описаны в СПОЗУ для ИЖС:

  • площадь земли,
  • площадь застройки,
  • коэффициент застройки (максимальный — 0,2),
  • плотность застройки (максимум — 0,4),
  • общая высота здания,
  • этажность здания,
  • общая площадь,
  • суммарная площадь по этажам.

На схеме должны быть отображены:

  • границы земельного участка,
  • границы проектируемого дома,
  • отступы от стен дома до границ участка (обычно это 5 м до дороги и подъездных путей и 3 м до границ соседнего участка),
  • размеры дома.

Исправления допускаются только при наличии подписи застройщика рядом с надписью «Исправленному верить». Корректные сведения указываются рядом, а не поверх ошибочных. Применение белого корректора не допускается.

Форма, структура и состав схемы расположения земельного участка

Основу СПОЗУ составляют материалы топографической съемки, проведенные ранее. На схеме указывается номер ГПЗУ, план жилого дома, высота (для ИЖС максимум 3 этажа), вид ограждений, коммуникационные сети, границы зон, подъездные пути и другие сведения. Подробнее смотрите в нашей статье по СПОЗУ.

Форма СПОЗУ

В верхней части листа справа столбиком должны быть указаны адрес участка, параметры здания, экспликация и условные знаки.

По центру размещается сам чертеж.

Внизу — технические сведения в текстовом виде, примечания.

Чертеж выполняется вручную (синими или фиолетовыми чернилами, чертежной тушью) или в электронном виде. Формат А3 или А4, белый лист. Текстовая часть должна быть в печатном и читабельном виде.

Структура СПОЗУ

СПОЗУ состоит из:

  • титульного листа,
  • графической части,
  • текстовой части,
  • приложений.

Состав СПОЗУ

В конце документа списком указываются сведения из кадастровых записей, а именно:

  • кадастровый номер участка,
  • границы участка,
  • номер плана застройки,
  • общая площадь,
  • расположение объектов капитального строительства,
  • отметки о расположении будущих построек,
  • схема коммуникационных сетей,
  • подъездные пути,
  • тротуары.

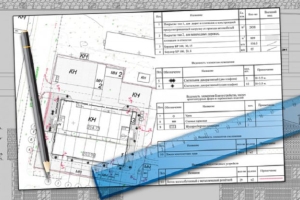

Образец схемы планировочной организации земельного участка своими руками

Чтобы подготовленная самостоятельно схема ПОЗУ была принята властями, а вы получили разрешение на строительство, нужно, чтобы документ включал в себя исчерпывающие сведения и соответствовал требованиям законодательства. Вот пример того, как должна выглядеть схема СПОЗУ.

Пошагово это выглядит так:

  1. перенести из ГПЗУ или топографического плана зону застройки, при необходимости изменив масштаб на 1:500;
  2. начертить на схеме имеющиеся объекты строительства;
  3. будущие постройки нанести на схему пунктиром;
  4. в текстовой части дать пояснения к схеме;
  5. указать необходимые сведения технического характера.

Какой список документов потребуется для получения?

В зависимости от того, кто будет заказывать услугу, юридическое или физическое лицо, очень сильно будет рознится пакет документов для подачи.

С полным перечнем документов для физических и юридических лиц вы можете посмотреть и в случае необходимости заказать на нашей странице услуг: СПОЗУ.

Где заказать СПОЗУ?

Как вы уже могли убедиться, прочитав статью, СПОЗУ можно сделать и самому, но на это придется потратить немало сил и времени.

Порой гораздо быстрее и проще обратиться за помощью к профессионалам, которые сделают всю черную работу за вас и подготовят СПОЗУ в кратчайшие сроки.

Данную услугу вы можете заказать в любой дргугой геодезической компании, которая имеет все допуски и лицензии, в противном случае вы рискуете попасть в неприятную ситуацию, и заказывать СПОЗУ в другой компании, что грозит дополнительными финансовыми затрами.

Заказать данную услугу вы можете в нашей компании, с гарантией сроков получения и гарантией выполненых работ, сроком на один год. Подробную информацю вы можете получить по телефону ☎ +7(495)481-49-21 или заполнив заявку в форме ниже.

Стоимость СПОЗУ

Стоимость изготовления СПОЗУ в Москве и Московской области как правило начинатется от 5000 рублей за участок. Цены по данной услуге зависят от сложности выполняемых работ и объема. С примерными ценами и необходимым перечнем документации для заказ вы можете ознакомиться в разделе услуг: СПОЗУ.

При заказе СПОЗУ в компании «Геомер Групп» вы получаете:

  1. гарантию на все виды геодезических работ 1 год;
  2. возврат 3-х % от стоимости заказа, за каждый день просрочки;
  3. наличие всех допусков и лицензий на работы;
  4. возможность наличного и безналичного расчета.

Если вам будет нужна наша помощь, просто позвоните нам по телефону ☎ +7 (495) 481-49-21 и закажите изготовление СПОЗУ на выгодных условиях! Мы с радостью поможем вам решить вашу проблему. Обращайтесь.

Образец СПОЗУ компании «Геомер Групп»

Заказав разработку СПОЗУ в компании «Геомер Групп», заказчик получит наруки образец следующего типа:





В предыдущих статьях я рассказывал о трудностях, которые могут ожидать вас при получении разрешения на строительство жилого дома. Одним из документов, который необходимо сделать является Схема планировочной организации земельного участка – СПОЗУ. По сути это план участка. В этой статье я подробно расскажу что такое СПОЗУ и как сделать СПОЗУ бесплатно и покажу образец схема планировочной организации земельного участка.

Что такое СПОЗУ

И так, что же такое СПОЗУ? Если вы зайдете на сайт Комитета Государственного строительного надзора, то обнаружите там следующий список документов:

  • Право устанавливающие документы на земельный участок.
  • Градостроительный план земельного участка ГПЗУ.
  • Схема планировочной организации земельного участка с обозначением места размещения объекта индивидуального жилищного строительства.

Если с правоустанавливающими документами и ГПЗУ все понятно, то СПОЗУ для меня была загадкой. Я стал искать в интернете информацию по этому документу, но ничего путного не нашел. Самое интересное, что и сотрудники организаций, размещавших объявления с предложением сделать этот документ, тоже мало чего понимали, какой документ требуется от них сделать. Но вот цену они называли без запинки. С меня просили порядка 5 тыс. рублей.

В основе СПОЗУ лежит план участка

Основой СПОЗУ является схема топографической съемки (план участка), которая хранится в Росреестре. Все организации, которым требуется схема вашего участка, запрашивают ее именно там. Первое, что вам надо сделать, это заказать Градостроительный план. Его делает Комитет по архитектуре и Градостроительству. Этот документ делается совершенно бесплатно, в нем как раз и содержится схема, которая нам понадобится для производства СПОЗУ.

Как нарисовать схему планировочной организации земельного участка своими руками

Я  сканировал страницу со схемой, и с помощью программы Paint, вырезал ту часть, которую я собираюсь включить в документ.  Программа Paint есть в каждом компьютере, это неотъемлемая часть Windows. С помощью этой программы, можно не только увеличить или уменьшить изображение, но убрать (подчистить) не нужные объекты.

Далее дочертил дом и забор, подписал название населенного пункта и улицы, примыкающие к участку.  Надо обратить внимание, что чертится схема ручкой. Чертеж делается в масштабе 1:500, по этому, прежде чем садиться за чертеж, необходимо тщательно об мерить свой участок. Образец схемы планировочной организации земельного участка вы видите ниже.

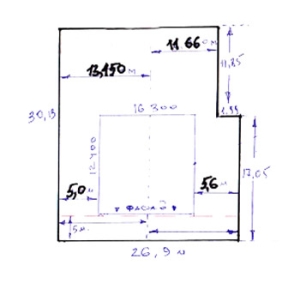

Образец схемы планировочной организации земельного участка

Коэффициент застройки и коэффициент плотности застройки

В СПОЗУ, так же, требуется посчитать коэффициенты  застройки и плотности застройки. Как их считать, можно ознакомиться в инструкции, которая размещена на сайте Комитета Государственного строительного надзора. Разрешение на строительство требуется только на дом. Бани, хоз. блоки и другие постройки в схему включать не надо. Во-первых, это лишнее время, затраченное на чертеж, во вторых лишние  постройки повлияют на рассчитываемые коэффициенты. На них есть ограничения, так в ГПЗУ указаны ограничения: коэффициент застройки не более 0,2, а коэффициент плотности застройки не более 0,4.

Обратите внимание, на чертеже не указаны расстояния отступов от границ участка и размеры дома. Дочертите их обязательно. С минимальными расстояниями от границ строящихся объектов можно посмотреть в моей одноименной статье.

Ну, вот и все. Надеюсь, что статья поможет вам разобраться что такое СПОЗУ, сэкономить средства, которые пригодятся для других нужд. Данный чертеж я предъявил в Комитет Государственного строительного надзора и получил разрешение на строительство. В следующей статье, я расскажу как обустроить канализацию в частном доме.

Для получения разрешения на ИЖС необходимо предоставить несколько документов, связанных с земельным участком. Одним из них является схема СПОЗУ, образец которой можно заказать в соответствующих организациях или же сделать своими руками. О том, на что нужно обратить внимание, как составить чертеж самостоятельно, подробно описывается в статье.

 СПОЗУ образец схемы (word)

Назначение и требования к схеме

В большинстве случаев схема составляется в результате проведения профессиональной топографической съемки. Она представляет собой план, который содержит чертеж, условные обозначения и показатели будущего дома (количество этажей, площадь и другие). План показывает, как именно будет использоваться пространство, какие объекты будут возведены, на основе чего представители местной Администрации принимают решение о разрешении строительства.

Для подачи заявки собственник предоставляет:

  • договор купли-продажи или другой договор, на основании которого земля перешла в собственность;
  • план градостроительный;
  • СПОЗУ;
  • свидетельство о собственности и кадастровый паспорт на землю;
  • в некоторых случаях – описание внешнего вида будущего здания (если речь идет о районах поселения, где требуется сохранить исторические архитектурные особенности).

Список бумаг и порядок рассмотрения заявления регламентируется Градостроительным кодексом (статья 51).

Схема составляется только для обозначения объектов капитального строительства. Это дома ИЖС, где предполагается проживать круглогодично всей семьей, а также:

  • производственные здания;
  • непроизводственные сооружения (например, коммунального или культурного назначения);
  • разные виды трубопроводов;
  • дороги – автомагистрали и ж/д;
  • электрические коммуникации (ЛЭП, трансформаторные станции и т.п.).

Схема нужна не только для получения разрешение на строительство такого объекта, но и в случаях:

  1. Возведение капитального гаража.
  2. Реконструкция капитального объекта (создание пристроек к нему, строительство второго этажа, прочие существенные изменения).
  3. Капитальный ремонт объектов.

Мнение эксперта

Саломатов Сергей

Эксперт по недвижимости

Образец схемы СПОЗУ действует в течение 3 лет с момента ее составления. Если строительство в течение этого времени так и не началось, собственнику следует повторно составить схему и снова обратиться за разрешением в Администрацию (даже если фактически на участке ничего не поменялось).

Образец схемы для ИЖС

По сути она представляет собой план земельного участка на местности. Причем в ней обязательно указываются как все существующие строения, так и проектируемые. Поскольку образец СПОЗУ часто требуется именно для начала строительства, основное внимание следует уделить чертежу будущего дома и других сооружений, которые предполагается возвести на территории.

Всегда состоит из 3 частей:

  1. Чертеж в масштабе 1:500 (в 1 см схемы 500 см реального пространства, т.е. в 1 см «бумаги» 5 метров территории).
  2. Условные обозначения.
  3. Технико-экономические показатели. Они характеризуют параметры здания, которое будет сооружено, а также площадь территории:
  • суммарная площадь дома;
  • суммарная площадь в пределах внутренней поверхности стен;
  • площадь по этажам;
  • общее количество этажей;
  • высота здания;
  • коэффициент плотности застройки (он должен быть в пределах 0,40);
  • коэффициент застройки (не более 0,20).

Как правило, под чертежом идет табличная часть, в которой указываются такие данные:

  • ФИО, должность разработчика;
  • его подпись;
  • дата создания схемы;
  • кто утвердил СПОЗУ;
  • сведения о заказчике;
  • масштаб;
  • общее количество листов;
  • номер этого листа.

На схеме обязательно указывают размеры дома и отступы внешних стен от границ участка. Все данные приводятся в метрах.

Подробный видео комментарий о строительных нормах по отступам:

Мнение эксперта

Саломатов Сергей

Эксперт по недвижимости

В СПОЗУ обозначают только капитальные строения. Не учитываются бани, гаражи, теплицы, прочие хозяйственные постройки.

Программы для составления СПОЗУ своими руками

На практике составить СПОЗУ своими руками довольно просто только в том случае, если обладать соответствующими навыками. Требования к этому документу предъявляются достаточно серьезными, поскольку он играет важную роль в принятии решения о разрешении ИЖС. Очевидно, что схема, изготовления, изготовленная как простой чертеж, с существенными расхождениями по фактическим координатам будет сразу отклонена.

Поэтому при составлении предпочтительно пользоваться специальными компьютерными программами. Самый простой вариант – использовать простейший графический редактор Paint, который есть в каждой операционной системе Windows. Последовательность действий такая:

  1. Отсканировать план участка, который изображен, например, на одном из листов кадастрового паспорта.
  2. Сохранить полученное изображение в Paint.
  3. Дочертить все нужные элементы (схему будущего дома), привести все условные обозначения.
  4. Нанести все параметры дома, расстояния отступов его внешних границ от контуров участка.
  5. Привести все технико-экономические параметры, которые также нужно рассчитать самостоятельно.
  6. Внизу указать автора-составителя, дату, распечатать документ и поставить свою подпись.

Однако здесь важно иметь в виду, что качество изображения сканируемого документа должно быть очень хорошим (от 1000 пикселей в каждом измерении и более). Точность составления чертежа тоже очень важна: в 1 см 5 реальных метров, поэтому в каждом миллиметре 50 реальных сантиметров, т.е. полметра.

Поэтому чаще всего используют другие программы любительского и профессионального уровня – наиболее популярные описаны в таблице.

название программы особенности применения
AutoCAD

самая распространенная программа, которая достаточно быстро осваивается даже любителями без соответствующих профессиональных навыков; позволяет учесть все изломы, точно нанести координаты поворотных точек, а также особенности рельефа территории
3D Max

преимущественно используется только инженерами и профессиональными архитекторами, поскольку позволяет моделировать объект в трехмерном пространстве
Punch Professional Home Design

предназначена для любителей, но также используется и профессионалами: позволяет получить достаточно точное изображение

На самом деле программ для проектирования схем местности, а также создания чертежей зданий гораздо больше. Поскольку результат, полученный с помощью компьютера, практически всегда точнее «ручного» плана, можно воспользоваться любым сервисом.

Пошаговая инструкция по созданию схемы своими руками

Работа по составлению схемы всегда начинается с изучения уже имеющейся документации. Речь идет о 2 важных бумагах:

  • градостроительный план, на котором отражен в том числе и ваш земельный участок;
  • кадастровый паспорт на землю, где обязательно есть и схема территории.

Важно понимать, что параметры, которые предполагается использовать, должны точно соответствовать данным документах. Никакие разночтения не допускаются, поскольку во всех случаях имеется в виду один и тот же участок земли.

Далее последовательность действий выглядит так:

  1. Сканируется изображение градостроительного плана, получается документ с максимально возможным разрешением.
  2. Изображение загружается в любой графический редактор, например, в AutoCAD.
  3. Приводится к требуемому масштабу 1:500.
  4. Все построенные сооружения, а также контуры границ участка и соседних территорий переводятся ровными и четкими линиями. Они должны быть монолитными и одинаковыми по толщине и цвету, «нахлёсты», углы и прочие дефекты не допускаются.
  5. Наносится чертеж будущего дома. Прочерчиваются границы здания, а его внутренность штрихуется или заливается определенным цветом, чтобы впоследствии обозначить здание на схеме.
  6. Составляются все условные обозначения, вносятся все параметры отступов, размеров дома в метрах.
  7. Рассчитываются и записываются все технико-экономические показатели дома (общая площадь дома, количество этажей и т.п.).
  8. Схема перепроверяется, после чего СПОЗУ можно распечатать и приложить к остальным документам для получения разрешения.

Подробный видеокомментарий архитектора:

Заказать СПОЗУ: пошаговая инструкция

Подобную услугу оказывают как государственные органы (архитектурный департамент местной Администрации), так и коммерческие организации. Специалисты (инженеры) работают примерно по такому же алгоритму, поскольку они всегда просят предоставить градостроительный план, на основе которого и осуществляется составление схемы СПОЗУ.

Но в этом случае качество работы практически гарантированно, а цена вполне доступна (стоимость приведена ниже). При выборе исполнителя стоит обратить внимание на лицензию компании, которая дает ей право заниматься подобной деятельностью.

Шаг 1. Сбор документов

И частные граждане, и компании заполняют заявку, но конкретный список документов отличается. Физические лица подают такой набор:

  • проект дома;
  • свидетельство о собственности;
  • градостроительный план;
  • кадастровый паспорт;
  • результаты топографической съемки (план местности).

А компании также подают все эти документы, но к ним добавляются и такие бумаги:

  • подробное задание на проектирование;
  • схемы организации движения пешеходов и транспорта;
  • учредительные документы (копии);
  • архитектурные планы;
  • инженерные отчеты по результатам изысканий;
  • описание участка, особенностей его расположения и предполагаемого использования.

Заявку обычно можно подать и онлайн: для этого используют форму, загружают скан градостроительного участка, соблюдая требования к качеству изображения.

Шаг 2. Процедура изготовления

Как правило, срок изготовления занимает 1 рабочий день, поэтому готовую схему могут сделать и в день обращения. Если объект довольно сложный (в случае с юридическими лицами), срок устанавливается индивидуально. На листе с чертежом ставится печать организации, ФИО и должность ответственного специалиста, составившего схему. Итоговый документ обязательно содержит не только рисунок и текстовую часть, но и титульный лист. В отдельных случаях составляются и приложения.

Шаг 3. Оплата услуги

Как правило, оплата совершается только по факту оказанной услуги. В отдельных случаях действуют акции с предложениями по 1900-2000 рублей за типичную схему участка для ИЖС. Однако чаще всего она варьирует в диапазоне от 3000 до 20000 рублей:

  • средняя стоимость за работу над участками в Москве и Подмосковье 5-10 тысяч рублей;
  • цена за услугу в Санкт-Петербурге и Ленинградской области немного ниже: 4-8 тысяч рублей;
  • в областных и краевых центрах порядка 3-7 тысяч рублей.

Таким образом, самостоятельно сделать схему СПОЗУ можно только в том случае, если есть определенный навык работы в специальной программе и понимание базовых основ черчения.

Важно понимать, что исполнитель должен не только уметь чертить, но и правильно рассчитывать все параметры дома в соответствии с существующими методиками. Если уверенности нет, стоит обратиться к профессиональным инженерам.

Постоянно меняющееся законодательство, принятие новых актов правительства, постановлений различных комитетов и решений региональных властей, противоречащих зачастую как основным федеральным законам, так и друг другу не облегчают задачи. Но, «дорогу осилит идущий…»

Что это такое?

Схема планировочной организации земельного участка — это изображение в графическом и текстовом формате всей необходимой для выдачи разрешения на строительство технической информации о планируемом объекте строительства, его размещении в границах участка и наличии необходимых для него инженерных сетей.

Для получения разрешения на строительство индивидуального жилого дома будущий застройщик подает в архитектурный отдел местного административного органа следующие предусмотренные в обязательном порядке Градостроительным кодексом (ГрК) документы на земельный участок (ЗУ):

  1. Свидетельство на право владения ЗУ. Выдается ЕГРП Росреестра.
  2. Градостроительный план ЗУ (ГПЗУ). Готовится архитектурно‑градостроительным отделом при местной администрации.
  3. Схему планировочной организации земельного участка (Расшифровка «Схема ПОЗУ», «СПОЗУ»). Заполняется владельцем ЗУ или застройщиком.

Обратите внимание! В 10 части 51 статьи ГрК сказано прямо, что требовать другие виды документов разрешительные органы не имеют права. Правда, расхождение закона от практики его применения ушло в этом вопросе достаточно далеко.

Документ этот относительно новый. Еще в СΠ 11‑111 99 вместо него в комплекте проектной документации для ИЖС упоминался «Генеральный план с эскизом застройки и планом красных линий.»

Требования к заполнению и единая форма Схемы ПОЗУ четко не регламентируются нормативными документами и по этой причине оформление ее вызывает у индивидуальных домостроителей наибольшие затруднения.

Как выглядит схема для ИЖС смотрите на примере тут.

Что такое проект планировки и межевания — читайте здесь.

Что обозначается на СПОЗУ?

На Схеме ПОЗУ отображается в графическом виде размещение на участке проектируемого жилого дома и его технико‑экономические показатели (ТЭП) — в текстовом. Основу схемы составляет результат топографической съемки участка в масштабе 1:500.

Границы ЗУ на схеме должны соответствовать кадастровой карте и Градостроительному плану. На Схеме ПОЗУ обязательно должны обозначаться:

  • Номер соответствующего ГПЗУ.
  • План предполагаемого к постройке жилого здания. Изображать на СПОЗУ другие проекции строящегося объекта не следует.
  • Другие существующие на ЗУ объекты капитального строительства. Бани, гаражи, летние кухни, теплицы, сараи не относятся к капобъектам.
  • Имеющиеся инженерные коммуникации. Отсутствие на участке соответствующих инженерных сетей, требуемых по нормативам для жилищного строительства может затруднить выдачу разрешения на него.
  • Подъезды и подходы к существующим и проектируемым объектам.
  • Границы зон: охранных; санитарных; земельных сервитутов, если есть таковые.
  • Легенда к схеме.
  • Площадь ЗУ. Строительство второго жилого дома на участке площадью менее 1200 м² законом не разрешено.
  • Площадь застройки для всех капобъектов на ЗУ.
  • Расчет коэффициента застройки в процентах.
  • Тип ограждения ЗУ.
  • Для строящегося объекта ИЖС указываются технико‑экономические показатели:
    • Общая площадь надземных и мансардных этажей. Она не должна превышать 1500 м².
    • Высота и этажность надземной части строения. Для ИЖС разрешено не более 3‑х этажей.
    • Строительный объем надземной и подземной частей.
  • Если на участке находятся другие капитальные строения, те же данные указываются для каждого из них.

Важно! На графической части схемы обычно указываются габаритные размеры самого строения, а также обязательно отображаются расстояния от стен строения до границ участка — «красных линий».

Эти расстояния не должны быть меньше нормативов, установленных Градостроительным регламентом данного региона. Обычно это 5 м со стороны дороги и 3 м от проезда или соседнего участка.

Образец можете скачать отсюда.

Полный текст постановления 87 смотрите здесь.

Важные требования

Схема ПОЗУ утверждается подписью самого застройщика или его доверенного лица. Выполняется на белом листе формата Α4 или Α3 от руки либо на компьютере.

При заполнении вручную текстовые надписи должны быть сделаны печатными символами, лучше всего чертежной тушью. Не рекомендуется выполнять карандашом ни текстовую часть схемы, ни графическую. Все изображения и надписи должны быть четкими, хорошо читаемыми.

Важно! Исправления вносятся с подписью застройщика и надписью «Исправленному верить» зачеркиванием ошибочных и вписыванием рядом с ними корректных данных. Недопустимо внесение поправок поверх ошибочного текста или использование канцелярского штрих‑корректора.

Для чего нужно межевание дачного участка — узнаете тут.

Процесс получения

Схема ПОЗУ, входящая в пакет документов для получения разрешения на строительство, как было сказано выше, заполняется либо самим застройщиком, либо заказывается им в коммерческих архитектурных бюро. Первый вариант бесплатный, за второй придется заплатить. Стоимость на такого рода услуги начинается от 3 тыс. р.

Где и как?

До того как приступать к ее оформлению или заказу следует сделать предварительные шаги:

    1. В местном градостроительно‑архитектурном отделе написать в 2‑х экземплярах заявление на выдачу разрешения на строительство. Одно из них, завизировав, оставить себе.

Обратите внимание! Разрешение на строительство выдается только при наличии у застройщика документов на право владения ЗУ. Причем указанная в них земельная категория участка должна позволять на нем жилищное строительство. Лучше всего, если это будет «земли населенных пунктов для ИЖС».

Земли сельхозназначения: ДНП, ЛПХ и СНТ налагают на оформление и строительство массу условий и ограничений, которые необходимо рассматривать для каждого конкретного случая.

  1. Там же, в архитектурном отделе следует заказать подготовку Генерального плана ЗУ. Срок его получения: по закону — 30 календарных дней, в реальности может быть и больше. Выдача ГПЗУ производится бесплатно!
  2. После этого можно приступать к оформлению схемы ПОЗУ, взяв за основу ГПЗУ. ГПЗУ выполняется в масштабе 1:2000, СПОЗУ — 1:500, т. е. простое копирование не годится: придется при переносе увеличить изображение в 4 раза.
  3. Затем весь пакет собранных документов необходимо подать в отдел архитектуры, который через 10 дней обязан выдать готовое разрешение на строительство либо письменный отказ с указанием причины оного.

Если застройщик не обладает необходимыми знаниями и навыками для самостоятельной разработки СПОЗУ, можно поручить это дело специалистам. Для чего нужен план межевания участка и что такое план схема земельного участка — читайте, нажав на фразы.

Где взять?

Обычно в градостроительных отделах есть доски объявлений, где можно найти адреса и телефоны соответствующих организаций, чтобы получи.

Если поискать в Интернете, можно обнаружить множество сайтов, предлагающих подобные услуги.

Естественно, чтобы не стать жертвой мошенников, при заказе следует внимательно изучить реквизиты компании, попытаться позвонить, если указан телефон, поискать о ней отзывы в сети.

Можно ли и как сделать своими руками?

Закон не регламентирует наличия квалификации и лицензии у составителя СПОЗУ. Это может быть как специалист‑архитектор или строитель, так и сам индивидуальный застройщик, если он чувствует в себе уверенность, что задача ему по силам. Часть 5‑я 48‑й статьи ГрК прямо говорит о том, что можно схему нарисовать и самому.

Если имеются навыки в черчении, Схему ПОЗУ можно составить от руки, а уверенное обращение с компьютерными графическими пакетами поможет подготовить документ профессионального полиграфического качества. В качестве образца можно найти в том же Интернете немало графических изображений подобных схем, внимательно изучив которые несложно воспроизвести их с собственными данными своего участка.

Для домов, построенных по каким‑то причинам без разрешения, либо они были возведены до принятия ГрК, либо при их перестройке или реконструкции было бы неплохо также оформить разрешение на строительство. Главное условие — такие постройки должны соответствовать жилым и санитарным нормам.

Хотите узнать что такое геодезическое обеспечение межевания земельных участков? Узнайте тут.

Если это условие сложно выполнить, стоит попробовать зарегистрировать их по дачной амнистии, сроки которой были продлены до 2018 г.

Судьбу самовольных построек однозначно определяет статья 222‑я Гражданского кодекса ΡΦ: они подлежат сносу. Любой объект ИЖС, на который не имеется разрешительных документов, считается незаконным. А одним из поводов к отказу в выдаче разрешения на строительство является неправильно заполненная документация.

satoved.ru
Как сделать схему планировочной организации земельного участка своими руками в 2019 году
Как сделать схему планировочной организации земельного участка своими руками в 2019 году

Понравилась статья? Поделиться с друзьями:
